您現在的位置:網站首頁>產品中心> > 多層次硬密封蝶閥>d343h硬密封蝶閥

d343h硬密封蝶閥

d343h硬密封蝶閥
  • 所屬類別:多層次硬密封蝶閥
  • 產品型號:
  • 發布時間:2013-12-14
  • 瀏覽次數:26735
  • 聯系電話:0577-67983731
  • 在 線 QQ: 點擊這里給我發消息

d343h硬密封蝶閥閥座密封圈由軟性T形密封環兩側多層不銹鋼片組成。閥板與閥座的密封面為斜圓錐結構,在閥板斜圓錐表面堆焊耐溫、耐蝕合金材料;固定在調節環壓板之間的彈簧與壓板上調節螺栓裝配一起的結構。這種結構有效地補償了軸套與閥體之間的公差帶及閥桿在介質壓力下的彈性變形,解決了閥門在雙向互換的介質輸送過程中存在的密封問題。D43H、D343H 型金屬硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構,被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上,作調節流量和載斷流體使用。



d343h硬密封蝶閥優點

1、金屬硬密封蝶閥采用三偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能

2、密封圈選用不銹鋼制作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點

3、蝶板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長

4、大規格蝶板采用絎架結構,強度高,過流面積大,流阻小

5、金屬硬密封蝶閥具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可在任何方向安裝

6、驅動裝置可以多工位(旋轉90°或180°)安裝,便于用戶使用



d343h硬密封蝶閥 性能參數



型號

D343H-10
D343H-16
D343H-25
D343H-40

D343H-10P
D343H-16P
D343H-25P
D343H-40P

D343H-10R
D343H-16R
D343H-25R
D343H-40R

工作壓力(MPa)

1.0~4.0

適用溫度(℃)

≤425

≤200

適用介質

水、油或非腐蝕性介質

硝酸類介質

醋酸類介質

材料

閥體、蝶板

WCB

CF8/304

CF3M/316L

閥桿

2Cr13

304

316L

閥體密封面

堆焊 507

蝶板密封面

304+柔性石墨

304+PTFE

304+PTFE

填料

柔性石墨

PTFE

PTFE

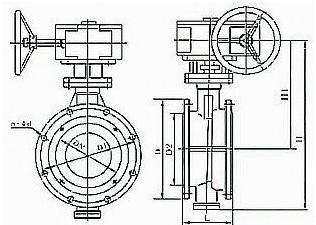

Dt3/6/43H-40C.P.R.V系列法蘭式彈性金屬d343h硬密封蝶閥主要外形和連接尺寸

多層次硬密封蝶閥

公稱通徑

結構長度
(標準值)

外形尺寸(參考值 )

連接尺寸(標準值)

L

H

Dt343H

Dt643H

Dt943H

PN4.0MPa

毫米

英寸

長

H1

A1

B1

H2

A2

B2

H3

A3

B3

D

D1

Z-d

50

2

108

150

112

350

180

200







530

250

255

165

125

4-18

65

2 1/2

112

170

115

370

180

200

625

355

92

550

250

255

185

145

8-18

80

3

114

180

120

380

180

200

625

355

92

565

250

255

200

160

8-18

100

4

127

190

138

420

180

200

645

355

92

600

250

255

235

190

8-22

125

5

140

200

164

460

180

200

675

550

138

640

250

255

270

220

8-26

150

6

140

210

175

555

270

280

715

550

138

705

300

315

300

250

8-26

200

8

152

230

208

605

270

280

800

550

138

775

300

315

375

320

12-30

250

10

165

250

243

680

270

280

850

550

138

945

300

315

450

385

12-33

300

12

178

270

283

800

380

420

925

450

220

1070

300

315

515

450

16-33

350

14

190

290

310

830

380

420

1035

450

220

1140

300

315

580

510

16-36

400

6

216

310

350

915

450

470

1070

650

280

1210

300

315

660

585

16-39

450

8

222

330

380

960

480

490

1190

650

280

1335

575

714

685

610

20-39

500

20

229

350

410

1020

480

490







1415

575

714

755

670



d343h硬密封蝶閥 D343H在使用過程中仍然存在以下幾個問題:

一、由于多層軟硬疊式密封圈固定在閥板上,當閥板常開狀態時介質對其密封面形成正面沖刷,金屬片夾層中的軟密封帶受沖刷后,直接影響密封性能。

二、受結構條件的限制該結構不適應做通徑DN200以下閥門,原因是閥板整體結構太厚,流阻大。

三、因三偏心結構的原理,閥板的密封面與閥座之間的密封是靠傳動裝置的力矩使閥板壓向閥座。正流狀態時,介質壓力越高密封擠壓越緊。當流道介質逆流時隨著介質壓力的增大閥板與閥座之間的單位正壓力小于介質壓強時,密封開始泄漏。
